- Вышка-тура "Балатон-12"

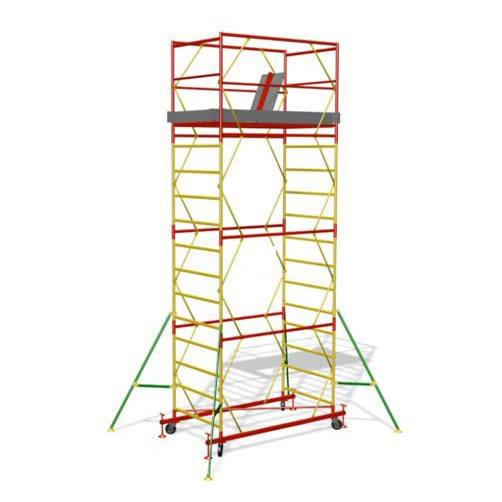

Вышка-тура "Балатон-12"
Вышки-туры «Балатон-12» более универсальные, их можно применять на высоте до 21-го метра, используя стабилизаторы (входящие в комплект), и при необходимости крепления к стене. Все вышки-туры окрашиваются полимерной краской, что обеспечивает долговечность. Производятся из хороших марок стали, поэтому отличаются устойчивостью и безопасностью. Компания «Балатон» на протяжении многих лет производит, и год от года старается улучшать качество и усовершенствовать технологии производства, завод гордится своей продукцией. Наши вышки-туры можно легко ставить на неровной поверхности, так как они оснащены винтовыми опорами.
Технические характеристики
| Максимальная высота вышки, м | 21,0 |
| Максимальная высота рабочей площадки, м | 19,9 |
| Размеры рабочей площадки, м | 1,03 х 2,00 |
| Нормативная поверхностная нагрузка на рабочий настил при высоте до 13,1 м, кгс | 400 |
| Нормативная поверхностная нагрузка на рабочий настил при высоте свыше 13,1 м, кгс | 200 |
Примечение
Вышка-тура "Балатон-12" при высоте до 13,1 м является самостоящей и не требует крепления к стене.
Устройство и принцип работы
Передвижная вышка представляет собой пространственную сборно-разборную металлоконструкцию башенного типа из плоских рам с лестницами 1, имеющими пять ступеней. Параллельные рамы соединяются между собой стяжками со втулками 4, следующие параллельные рамы устанавливаются во втулки стяжек на штыри предыдущих рам и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой через стяжки 4 диагональными связями 3, которые крепятся на замках флажкового типа, расположенных на рамах и стяжках. Нижние секции вышки устанавливаются на штыри основания 5 и соединяются с основанием диагональными связями 3.
Основание вышки имеет четыре винтовые опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности. Вышка, с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2 мм.
Вышка имеет три рабочих настила 7, установленных в каждой второй секции по одному, и один настил с люком 8 на рабочей площадке.
Для обеспечения устойчивости вышка снабжена опорами 6, которые крепятся к основной конструкции вышки.
В рабочем ярусе устанавливаются рамы ограждения 2.
Передвижная вышка представляет собой пространственную сборно-разборную металлоконструкцию башенного типа из плоских рам с лестницами 1, имеющими пять ступеней. Параллельные рамы соединяются между собой стяжками со втулками 4, следующие параллельные рамы устанавливаются во втулки стяжек на штыри предыдущих рам и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой через стяжки 4 диагональными связями 3, которые крепятся на замках флажкового типа, расположенных на рамах и стяжках. Нижние секции вышки устанавливаются на штыри основания 5 и соединяются с основанием диагональными связями 3.
Основание вышки имеет четыре винтовые опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности. Вышка, с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2 мм.
Вышка имеет три рабочих настила 7, установленных в каждой второй секции по одному, и один настил с люком 8 на рабочей площадке.
Для обеспечения устойчивости вышка снабжена опорами 6, которые крепятся к основной конструкции вышки.
В рабочем ярусе устанавливаются рамы ограждения 2.
При высотах более 13,1 м:
Рама

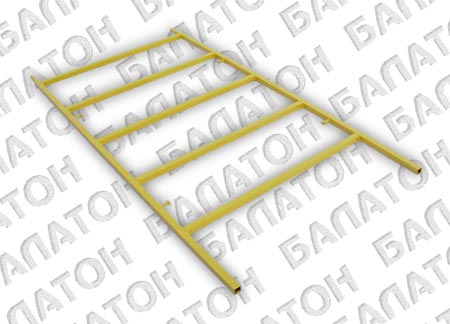

Вертикальные несущие элементы каркаса вышки. По вертикали соединяются между собой по принципу "труба в трубу" через втулки горизонтальных стяжек. Представляют собой плоскую сварную раму, оборудованную лестничными перекладинами, которые обеспечивают подъем персонала на рабочие площадки и служат для укладки настила. Рядовые рамы выпускаются размерами 1х2 м, доборные - 1х1 м.

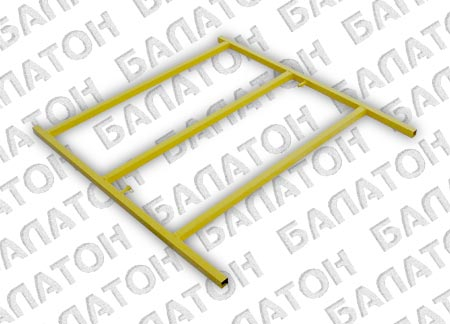

Рама ограждения
Вертикальные несущие элементы каркаса вышки. По вертикали соединяются между собой по принципу "труба в трубу" через втулки горизонтальных стяжек. Представляют собой плоскую сварную раму, оборудованную лестничными перекладинами, которые обеспечивают подъем персонала на рабочие площадки и служат для укладки настила. Рядовые рамы выпускаются размерами 1х2 м, доборные - 1х1 м.

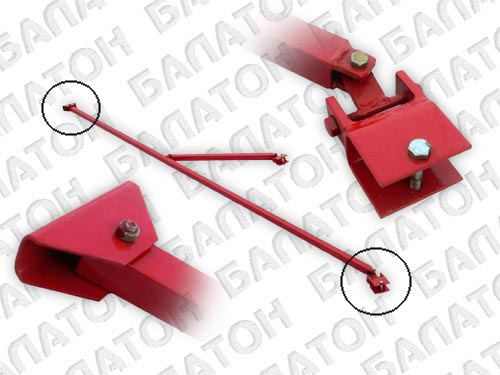

Опора
Элементы, обеспечивающие устойчивость вышки при больших высотах. Соединяются с рамой при помощи винтовой струбцины. Выпускаются длиной 2,6 м.

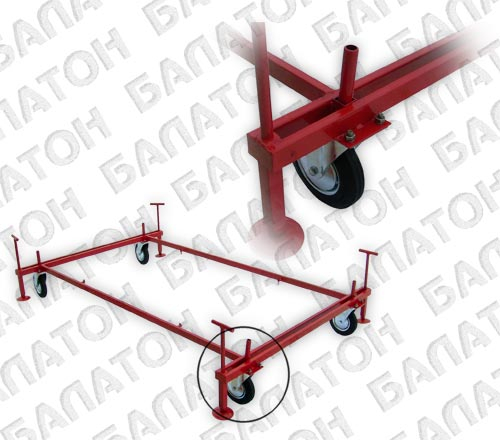

Основание
Элемент, образующий основание вышки. Нижние рамы вышки устанавливаются на штыри основания и соединяются с основанием диагональными связями с помощью поворотного "флажкового" замка. Представляют собой плоскую сварную раму 1х2 м, на которой установлены 4 поворотных колеса и 4 винтовых домкрата.

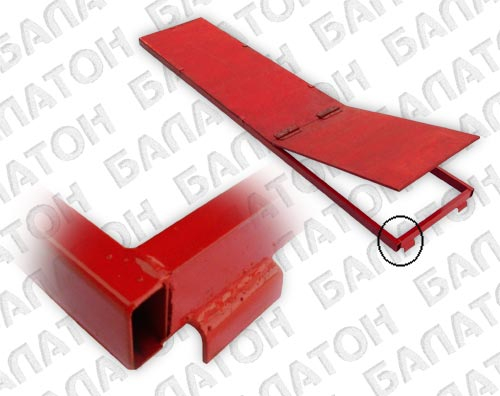

Настил с люком
Элементы, образующие рабочую площадку вышки. Соединяются с рамой при помощи крюковых зацепов и служат для размещения рабочего персонала и оборудования. Представляют собой плоскую сварную раму 0,425х2,02 м, застеленную фанерой. Выпускаются с люком и без люка.

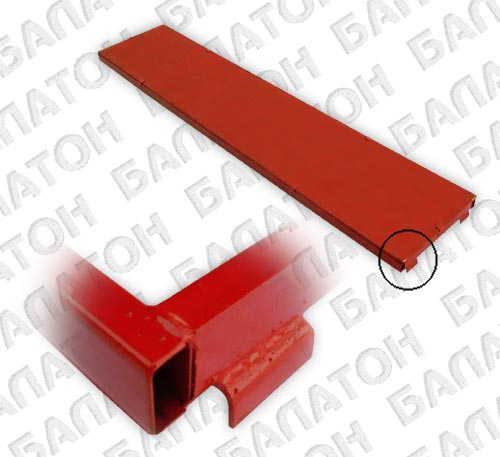

Настил
Элементы, образующие рабочую площадку вышки. Соединяются с рамой при помощи крюковых зацепов и служат для размещения рабочего персонала и оборудования. Представляют собой плоскую сварную раму 0,425х2,02 м, застеленную фанерой. Выпускаются с люком и без люка.

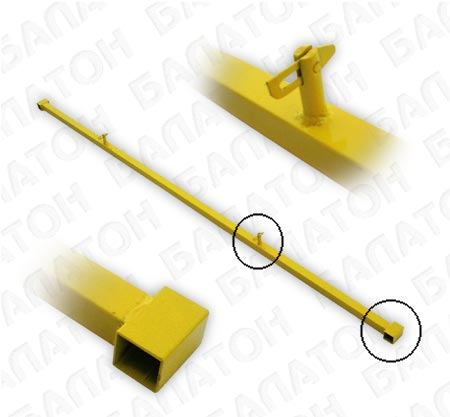

Стяжка горизонтальная
Горизонтальные элементы, обеспечивающие жесткость каркаса вышки. Соединяют рамы между собой через втулки. Служат также перилами рабочих ярусов. Выпускаются длиной 2,035 м.

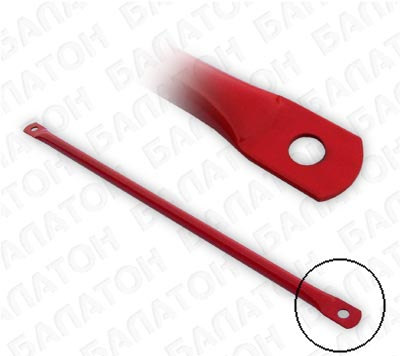

Связь
Диагональные элементы, обеспечивающие жесткость каркаса вышки. Соединяют между собой рамы и горизонтальные стяжки (либо раму основания) и крепятся с помощью поворотного "флажкового" замка. Выпускаются длиной 0,814 м.
- Необходимо крепить вышку к стене. Крепление вышки к стене осуществляется через кронштейны и пробки 12 в соответствии с приложением 1.
- Винтовые опоры устанавливаются на деревянные подкладки.
Рама
Вертикальные несущие элементы каркаса вышки. По вертикали соединяются между собой по принципу "труба в трубу" через втулки горизонтальных стяжек. Представляют собой плоскую сварную раму, оборудованную лестничными перекладинами, которые обеспечивают подъем персонала на рабочие площадки и служат для укладки настила. Рядовые рамы выпускаются размерами 1х2 м, доборные - 1х1 м.
Рама ограждения
Вертикальные несущие элементы каркаса вышки. По вертикали соединяются между собой по принципу "труба в трубу" через втулки горизонтальных стяжек. Представляют собой плоскую сварную раму, оборудованную лестничными перекладинами, которые обеспечивают подъем персонала на рабочие площадки и служат для укладки настила. Рядовые рамы выпускаются размерами 1х2 м, доборные - 1х1 м.
Опора
Элементы, обеспечивающие устойчивость вышки при больших высотах. Соединяются с рамой при помощи винтовой струбцины. Выпускаются длиной 2,6 м.
Основание
Элемент, образующий основание вышки. Нижние рамы вышки устанавливаются на штыри основания и соединяются с основанием диагональными связями с помощью поворотного "флажкового" замка. Представляют собой плоскую сварную раму 1х2 м, на которой установлены 4 поворотных колеса и 4 винтовых домкрата.
Настил с люком
Элементы, образующие рабочую площадку вышки. Соединяются с рамой при помощи крюковых зацепов и служат для размещения рабочего персонала и оборудования. Представляют собой плоскую сварную раму 0,425х2,02 м, застеленную фанерой. Выпускаются с люком и без люка.
Настил
Элементы, образующие рабочую площадку вышки. Соединяются с рамой при помощи крюковых зацепов и служат для размещения рабочего персонала и оборудования. Представляют собой плоскую сварную раму 0,425х2,02 м, застеленную фанерой. Выпускаются с люком и без люка.
Стяжка горизонтальная
Горизонтальные элементы, обеспечивающие жесткость каркаса вышки. Соединяют рамы между собой через втулки. Служат также перилами рабочих ярусов. Выпускаются длиной 2,035 м.
Связь
Диагональные элементы, обеспечивающие жесткость каркаса вышки. Соединяют между собой рамы и горизонтальные стяжки (либо раму основания) и крепятся с помощью поворотного "флажкового" замка. Выпускаются длиной 0,814 м.
