Вышка-тура "Балатон-20"
Назначение
Вышки-туры «Балатон-20», самые «мощные» из серии вышек-тур «Балатон», их высота может достигать 21, 3 метра, и главное отличие её от остальных вышек это грузоподъемность на всех высотах 400 кг и размер площадки (2х2 метра), что позволяет чувствовать себя более комфортно на любой высоте. Устройство вышки-туры позволяет собирать её на разные высоты, это позволяет подобрать нужную вышку, подходящую по параметрам и цене. Все эти причины дали возможность вышкам-турам получить приоритет при проведении строительных работ. Наши вышки-туры можно легко ставить на неровной поверхности, так как они оснащены винтовыми опорами.
| Технические характеристики | |
| Максимальная высота вышки, м | 21,3 |
| Максимальная высота рабочей площадки, м | 20,3 |
| Размеры рабочей площадки, м | 1,95 х 2,00 |
| Нормативная поверхностная нагрузка на рабочий настил, кгс | 400 |
Вышки-туры «Балатон-20», самые «мощные» из серии вышек-тур «Балатон», их высота может достигать 21, 3 метра, и главное отличие её от остальных вышек это грузоподъемность на всех высотах 400 кг и размер площадки (2х2 метра), что позволяет чувствовать себя более комфортно на любой высоте. Устройство вышки-туры позволяет собирать её на разные высоты, это позволяет подобрать нужную вышку, подходящую по параметрам и цене. Все эти причины дали возможность вышкам-турам получить приоритет при проведении строительных работ. Наши вышки-туры можно легко ставить на неровной поверхности, так как они оснащены винтовыми опорами. http://www.eksim.by/index.pl?act=PRODUCT&id=11
Вышки-туры «Балатон-20», самые «мощные» из серии вышек-тур «Балатон», их высота может достигать 21, 3 метра, и главное отличие её от остальных вышек это грузоподъемность на всех высотах 400 кг и размер площадки (2х2 метра), что позволяет чувствовать себя более комфортно на любой высоте. Устройство вышки-туры позволяет собирать её на разные высоты, это позволяет подобрать нужную вышку, подходящую по параметрам и цене. Все эти причины дали возможность вышкам-турам получить приоритет при проведении строительных работ. Наши вышки-туры можно легко ставить на неровной поверхности, так как они оснащены винтовыми опорами. http://www.eksim.by/index.pl?act=PRODUCT&id=11
Устройство и принцип работы

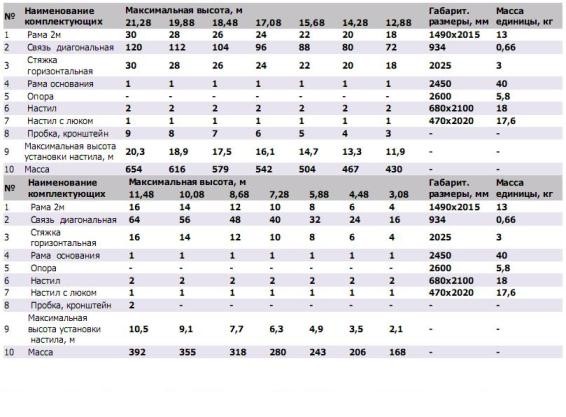

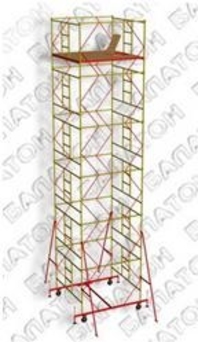

Передвижная вышка (см. приложение) представляет собой пространственную сборно-разборную металлоконструкцию башенного типа из плоских рам с лестницами 1. Параллельные рамы соединяются между собой стяжками со втулками 3, следующие параллельные рамы устанавливаются во втулки стяжек на штыри предыдущих рам и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой через стяжки 3 диагональными связями 2, которые крепятся на замках флажкового типа, расположенных на рамах и стяжках. Нижние секции вышки устанавливаются на штыри основания 4 и соединяются с основанием диагональными связями 2.
Основание вышки состоит из двух ригелей и связи. Ригели имеют четыре винтовых опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности. Вышка, с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2 мм.
На рабочем ярусе вышка имеет настил 6 и настил с люком 7.
Для обеспечения устойчивости вышка снабжена опорами 5, которые крепятся к основной конструкции вышки.
При высотах более 12,88 м: Необходимо крепить вышку к стене. Крепление вышки к стене осуществляется через кронштейны и пробки 8 в соответствии с приложением. Винтовые опоры устанавливаются на деревянные подкладки.
Рама
Вертикальные несущие элементы каркаса вышки. По вертикали соединяются между собой по принципу "труба в трубу" через втулки горизонтальных стяжек. Представляют собой плоскую сварную раму, оборудованную лестничными перекладинами, которые обеспечивают подъем персонала на рабочие площадки и служат для укладки настила.
Опора
Элементы, обеспечивающие устойчивость вышки при больших высотах. Соединяются с рамой при помощи винтовой струбцины. Выпускаются длиной 2,6 м.

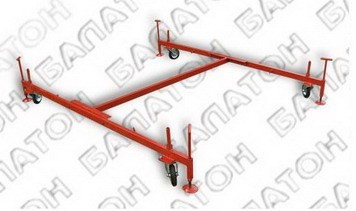

Основание
Элемент, образующий основание вышки.
Настил с люком
Элементы, образующие рабочую площадку вышки. Соединяются с рамой при помощи крюковых зацепов и служат для размещения рабочего персонала и оборудования. Представляют собой плоскую сварную раму 0,425х2,02 м, застеленную фанерой. Выпускаются с люком и без люка.
Стяжка горизонтальная
Горизонтальные элементы, обеспечивающие жесткость каркаса вышки. Соединяют рамы между собой через втулки. Служат также перилами рабочих ярусов.
Связь
Диагональные элементы, обеспечивающие жесткость каркаса вышки. Соединяют между собой рамы и горизонтальные стяжки (либо раму основания) и крепятся с помощью поворотного "флажкового" замка.
Пробка, кронштейн
Крепежный элемент, обеспечивающий привязку каркаса вышки к фасаду здания при больших высотах. Анкера рассчитаны на многоразовое применение.
