Леса штыревые Э-507

Устройство и принцип работы
Леса - вариант сборки для отделочных работ (см. приложение) - представляют собой конструкцию, собираемую из следующих элементов: стоек L=4,0 м, стоек L=2,0 м, ригелей L=1,5 м, ригелей L=1,9 м, связей L=2,4 м, башмаков, крюков двойных, крюков одинарных, анкеров.
Нижний ряд стоек опирается на башмаки, устанавливаемые попарно на деревянные подкладки и закрепляемые к подкладкам костылями. С целью повышения устойчивости лесов стыки стоек должны находится в разных уровнях, в пределах первого и самого верхнего яруса двухметровые и четырехметровые стойки чередуются. В промежуточных ярусах леса наращиваются только четырехметровыми стойками. Стойки с помощью ригелей Л-6 и Л-9 соединяются между собой, образуя пространственную конструкцию. Стойки посредством крюков двойных, крюков одинарных и анкеров соединяются со стеной ремонтируемого здания. Настил на ярусах лесов собирается из деревянных щитов, изготовленных из древесины хвойных пород. Щиты настила устанавливаются на ригеля.

В варианте сборки лесов для отделочных работ настил может собираться на шести ярусах, из которых три яруса рабочих, и могут быть загружены материалами по схеме расчетных нагрузок. Работы в пределах одной вертикали допускаются только в одном ярусе. Подъем людей на леса осуществляется по лестницам. Верхний конец лестниц на крюках навешивается на поперечины, а нижний опирается на настил. Жесткость лесов обеспечивается установкой диагональных связей, соединяемых со стойками. Диагональные связи устанавливаются в двух крайних пролетах.
На рабочих ярусах лесов, кроме настилов, устанавливаются ограждения. Для защиты от атмосферных электрических разрядов леса оборудуются заземлением, соединенным со стойкой при помощи шины.

Леса - вариант сборки для каменных работ - собираются из элементов лесов для отделочных работ. Различие заключается в том, что:
- крепление лесов для каменных работ к стене осуществляется закладными, закладываемыми в стену в процессе кладки;
- настил может собираться только на двух ярусах - верхний рабочий и нижний защитный; расстояние между этими настилами по высоте должно быть не более 6 м.

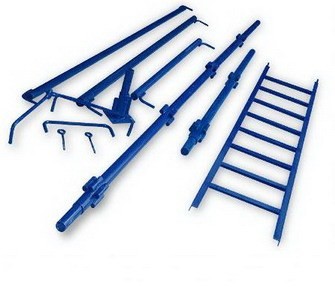

Элементы лесов:

Изображние,	обозначение	Наименование	Габаритные размеры, мм.	Масса, кг.
	Л-1	Стойка	4000	22,69
	Л-2	Стойка	2000	11,92
	Л-4	Башмак		4,3
	Л-5	Связь	2400	10,26
	Л-6	Ригель	1900	9,91
	Л-9	Ригель	1500	6,88
	Л-17	Лестница	2000	31,36

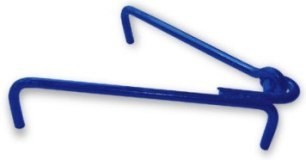

	Л-13	Крюк двойной		3,49
	Л-14	Крюк одинарный		1,28
	Л-15	Анкер		0,23

Монтаж и демонтаж лесов можно изучить подробно в паспорте на данное изделие. Леса возможно приобретать как комплектом, так и поэлементно. Дополнительно заказчик может приобрести настил деревянный (0,5х1,6) t=40мм. В варианте сборки лесов для отделочных работ настил может собираться на шести ярусах. Подъем людей на леса осуществляется по лестницам. Верхний конец лестниц на крюках навешивается на поперечины, а нижний опирается на настил. Жесткость лесов обеспечивается установкой диагональных связей, соединяемых со стойками. Диагональные связи устанавливаются в двух крайних пролетах. На рабочих ярусах лесов кроме настилов устанавливаются ограждения. Для защиты от атмосферных электрических разрядов леса оборудуются заземлением, соединенным со стойкой при помощи шины. Леса вариант сборки для каменных работ собираются из элементов лесов для отделочных работ. Различие заключается в том, что крепление лесов для каменных работ к стене осуществляется закладными, закладываемыми в стену в процессе кладки. Различие также в том, что настил может собираться только на двух ярусах из щитов для каменной кладки.

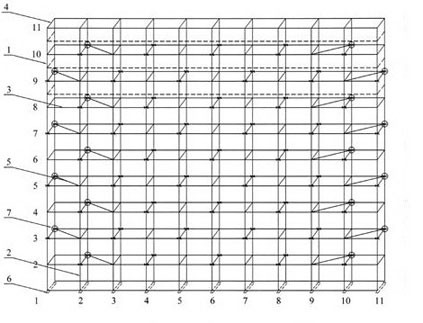

Схема установки лесов Э-507, комплект 400 м2 (20х20)

Условные обозначения:
-- - деревянные подкладки;
х - стыки стоек
1. Стойка Л-1 4м;
2. Стойка Л-2 2м;
3. Ригель Л-6 2м;
4. Ригель Л-6 1,5м;
5. Связь Л-5 2,4м
6. Башмак Л-4
7. Крюк двойной Л-13
Крюки Л-14 ставятся в местах стыков стоек.
