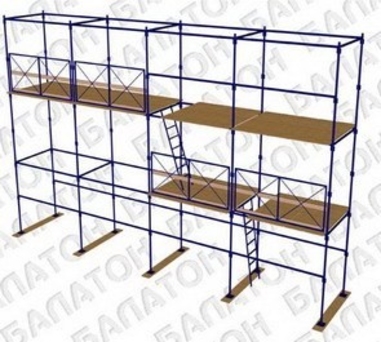

Леса штыревые строительные ЛСПШ-2000-40

Производитель: БАЛАТОН

В производстве штыревые строительные леса ЛСПШ-2000-40 самые трудоёмкие. Стойки и ригеля штыревых лесов изготавливаются из металлической трубы диаметром 48 мм. Самым главным преимуществом штыревых лесов является высокий уровень безопасности, а также возможность ставить довольно тяжелое оборудование. Строительные леса устойчивы к непогоде - на них можно работать практически в любую погоду. В данное время современные строительные леса имеют сборно-разборную конструкцию и в течение короткого срока устанавливаются на новом объекте, тем самым вы значительно экономите свое время и время вашего клиента.

Технические характеристики

Максимальная высота лесов, м	40
Шаг яруса по высоте, м	2
Шаг стоек вдоль стены, м	2,5
Ширина яруса (прохода) между стойками, м	1,6
Нормативная нагрузка, кг/м2	200

Устройство и принцип работы

Леса - вариант сборки для отделочных работ (см. приложение) - представляют собой конструкцию, собираемую из следующих элементов: стоек L=4,0 м, стоек L=2,0 м, ригелей L=1,5 м, ригелей L=1,9 м, связей L=2,4 м, башмаков, крюков двойных, крюков одинарных, анкеров.Нижний ряд стоек опирается на башмаки, устанавливаемые попарно на деревянные подкладки и закрепляемые к подкладкам костылями. С целью повышения устойчивости лесов стыки стоек должны находится в разных уровнях, в пределах первого и самого верхнего яруса двухметровые и четырехметровые стойки чередуются. В промежуточных ярусах леса наращиваются только четырехметровыми стойками.

Стойки с помощью ригелей Л-6 и Л-9 соединяются между собой, образуя пространственную конструкцию. Стойки посредством крюков двойных, крюков одинарных и анкеров соединяются со стеной ремонтируемого здания. Настил на ярусах лесов собирается из деревянных щитов, изготовленных из древесины хвойных пород. Щиты настила устанавливаются на ригеля.

В варианте сборки лесов для отделочных работ настил может собираться на шести ярусах, из которых три яруса рабочих, и могут быть загружены материалами по схеме расчетных нагрузок. Работы в пределах одной вертикали допускаются только в одном ярусе. Подъем людей на леса осуществляется по лестницам. Верхний конец лестниц на крюках навешивается на поперечины, а нижний опирается на настил. Жесткость лесов обеспечивается установкой диагональных связей, соединяемых со стойками. Диагональные связи устанавливаются в двух крайних пролетах. На рабочих ярусах лесов кроме настилов устанавливаются ограждения. Для защиты от атмосферных электрических разрядов леса оборудуются заземлением, соединенным со стойкой при помощи шины.

Леса - вариант сборки для каменных работ - собираются из элементов лесов для отделочных работ. Различие заключается в том, что:
- крепление лесов для каменных работ к стене осуществляется закладными, закладываемыми в стену в процессе кладки;
- настил может собираться только на двух ярусах - верхний рабочий и нижний защитный; расстояние между этими настилами по высоте должно быть не более 6 м.

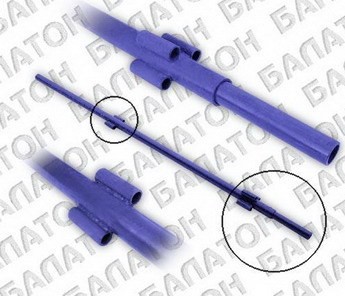

Стойка Л-1, Л-2

Вертикальные несущие элементы каркаса лесов. Соединяются между собой по принципу "труба в трубу". Рядовые стойки Л-1 выпускаются длиной 4 м, доборные Л-2 - 2 м.

Башмак Л-4

Нерегулируемое по высоте основание нижнего ряда вертикальных стоек лесов.

Пробка-анкер Л-15

Крепежный элемент, обеспечивающий привязку каркаса лесов к фасаду здания. Анкера рассчитаны на многоразовое применение.

Ригель Л-6

Горизонтальные элементы, соединяющие стойки лесов между собой вдоль фасада здания. Служат основанием для рабочих настилов, перилами ограждения рабочих ярусов и лестничных маршей. Соединяются со стойкой при помощи наваренного штыря, вставляемого в патрубок на стойке. Выпускаются длиной 2,44 м.

Ригель Л-9

Горизонтальные элементы, обеспечивающие жесткость каркаса лесов в плане. Ставятся по диагонали в горизонтальной плоскости и соединяются со стойкой при помощи наваренного штыря, вставляемого в патрубок на стойке. Выпускаются длиной 2,9 м.

Лестница Л-17

Элементы, обеспечивающие доступ персонала на рабочие ярусы лесов. Имеют крюковые зацепы для фиксации на ригеле Л-9, нижним краем опираются на настил. Выпускаются длиной 2,2 м.

Узел соединения

Монтаж и демонтаж лесов можно изучить подробно в паспорте на данное изделие. Леса возможно приобретать как комплектом, так и поэлементно. Дополнительно заказчик может приобрести настил деревянный (0,5х1,6) t=40мм. В варианте сборки лесов для отделочных работ настил может собираться на шести ярусах. Подъем людей на леса осуществляется по лестницам. Верхний конец лестниц на крюках навешивается на поперечины, а нижний опирается на настил. Жесткость лесов обеспечивается установкой диагональных связей, соединяемых со стойками. Диагональные связи устанавливаются в двух крайних пролетах. На рабочих ярусах лесов кроме настилов устанавливаются ограждения. Для защиты от атмосферных электрических разрядов леса оборудуются заземлением, соединенным со стойкой при помощи шины. Леса вариант сборки для каменных работ собираются из элементов лесов для отделочных работ. Различие заключается в том, что крепление лесов для каменных работ к стене осуществляется закладными, закладываемыми в стену в процессе кладки. Различие также в том, что настил может собираться только на двух ярусах из щитов для каменной кладки.

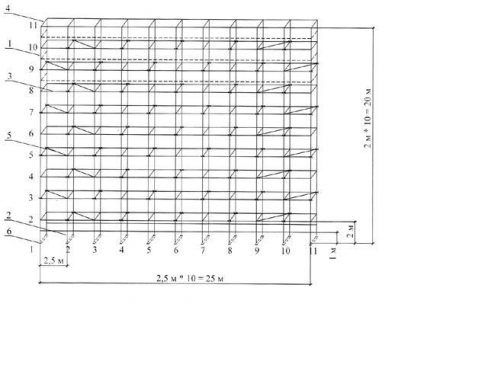

Схема установки лесов ЛСПШ-2000-40, комплект 500 м2 (20х25)

Условные обозначения:

-- - деревянные подкладки; х - стыки стоек 1. Стойка Л-1 4м; 2. Стойка Л-2 2м; 3. Ригель Л-6 2,44м; 4. Ригель Л-9 1,5м; 5. Связь Л-5 2,9м 6. Башмак Л-4 7. Крюк двойной Л-13 Анкера Л-15 ставятся в местах стыков стоек.
